Bộ điều khiển nhiệt độ 16B-23 – Giải pháp điều khiển chính xác cho hệ thống HVAC và công nghiệp tự động hóa

1. Giới thiệu tổng quan

Trong hệ thống sản xuất công nghiệp hiện đại, kiểm soát nhiệt độ đóng vai trò cực kỳ quan trọng. Dù trong ngành HVAC (Heating – Ventilation – Air Conditioning), thực phẩm – dược phẩm, điện tử, hay gia công nhiệt luyện, việc duy trì nhiệt độ ổn định giúp đảm bảo chất lượng sản phẩm, tiết kiệm năng lượng và bảo vệ thiết bị.

Để đạt được điều đó, Bộ điều khiển nhiệt độ 16B-23 là một lựa chọn lý tưởng.
Đây là thiết bị thuộc dòng 16B Series của Dwyer Instruments (Mỹ) – thương hiệu nổi tiếng toàn cầu về thiết bị đo và điều khiển công nghiệp.

16B-23 được thiết kế nhỏ gọn (chuẩn 1/16 DIN), dễ lắp đặt, hỗ trợ nhiều tín hiệu đầu vào (Thermocouple, RTD, mV, V, mA), có khả năng điều khiển PID / ON-OFF thông minh, cùng nhiều tính năng bảo vệ và hiển thị trực quan.

Với hơn 12 năm kinh nghiệm cung cấp thiết bị đo – điều khiển, VIETPHAT hiện là đối tác phân phối chính hãng dòng sản phẩm Dwyer tại Việt Nam, đảm bảo chính xác – bền bỉ – bảo hành chính hãng – hỗ trợ kỹ thuật 24/7.

2. Cấu tạo và thông số kỹ thuật chi tiết

🔹 1. Kích thước – Thiết kế

• Kích thước mặt: 48 × 48 mm (chuẩn 1/16 DIN)

• Độ sâu lắp đặt: ~85 mm

• Trọng lượng: khoảng 200 g

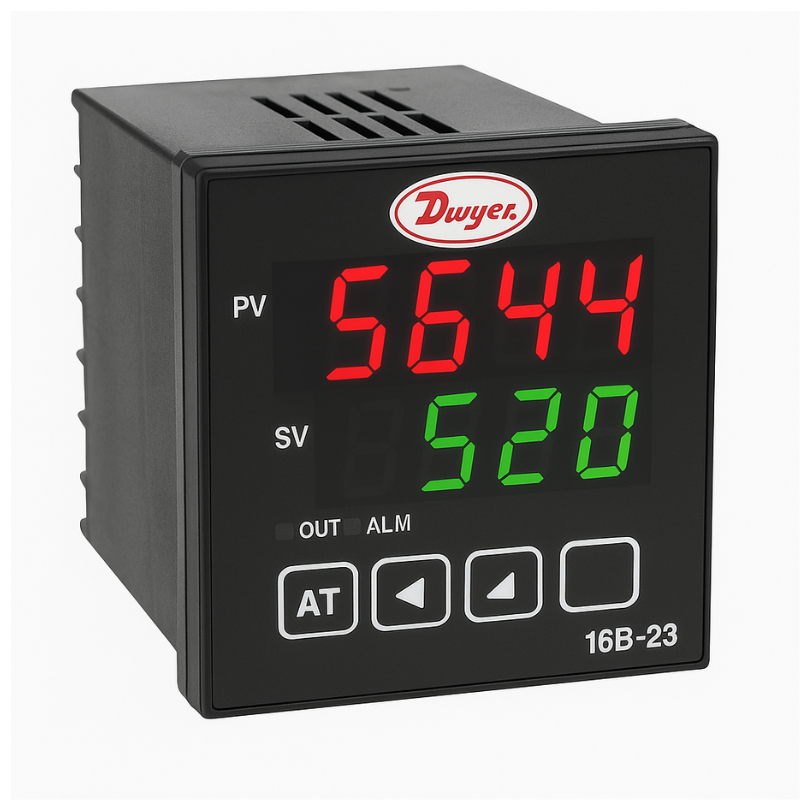

• Mặt hiển thị LED hai dòng, hiển thị đồng thời PV (giá trị thực tế) và SV (giá trị đặt).

• Vỏ nhựa cách điện, chịu nhiệt, thích hợp lắp trên tủ điều khiển, bảng panel, AHU hoặc máy công nghiệp.

🔹 2. Nguồn cấp và tiêu thụ

• Nguồn hoạt động: 100 – 240 VAC (50/60 Hz)

• Tiêu thụ điện năng: ≤ 5 VA

• Tự động bảo vệ quá dòng, ngắn mạch và ngắt nguồn khi có lỗi.

🔹 3. Tín hiệu đầu vào (Input)

• Thermocouple: K, J, T, R, S, E, B, N

• RTD: PT100 (3 dây, 2 dây)

• Analog: 0–50 mV, 0–10 V, 4–20 mA

• Tốc độ lấy mẫu: 250 ms / lần đọc

• Độ chính xác: ±0.25% toàn thang đo

🔹 4. Đầu ra điều khiển (Output)

• Relay 250 VAC / 3 A hoặc SSR voltage pulse 12 VDC / 40 mA

• Tùy chọn thêm ngõ ra Alarm 1, Alarm 2

• Hỗ trợ điều khiển PID hoặc ON-OFF, có thể đảo chiều tùy yêu cầu.

🔹 5. Nhiệt độ làm việc

• 0 – 50 °C

• Độ ẩm cho phép: 20 – 85% RH (không ngưng tụ).

🔹 6. Tính năng hiển thị & bảo vệ

• Màn hình LED đỏ 4 chữ số hiển thị PV (Process Value)

• Màn hình LED xanh 4 chữ số hiển thị SV (Set Value)

• Có chỉ báo OUT (Output), ALM (Alarm), AT (Auto-tuning)

• Tự động Auto-Tuning PID khi khởi động hoặc sau thay đổi nhiệt độ nhanh.

3. Nguyên lý hoạt động của bộ điều khiển nhiệt độ 16B-23

Bộ điều khiển nhiệt độ 16B-23 hoạt động dựa trên nguyên lý phản hồi kín (closed-loop control):

1. Cảm biến nhiệt độ (thermocouple / RTD) đo giá trị nhiệt độ thực tế (PV).

2. Giá trị này được đưa về bộ điều khiển.

3. Thiết bị so sánh PV với giá trị đặt trước (SV) do người vận hành cài đặt.

4. Nếu PV < SV → thiết bị kích đầu ra relay hoặc SSR để đóng nguồn sưởi / nhiệt.
   Nếu PV > SV → ngắt đầu ra hoặc kích quạt, van làm mát.

5. Khi kích hoạt chế độ PID, bộ điều khiển tự động tính toán tỉ lệ (P), tích phân (I), vi phân (D) để giữ nhiệt độ ổn định, tránh dao động.

Kết quả là nhiệt độ luôn nằm trong dải mong muốn, giúp hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

4. Ứng dụng thực tế của Bộ điều khiển nhiệt độ 16B-23

🏭 1. Hệ thống HVAC – AHU – FCU

• Giám sát và điều khiển nhiệt độ buồng khí cấp, ống gió hồi, coil sưởi / làm lạnh.

• Tích hợp vào tủ điều khiển trung tâm BMS hoặc hệ thống tự động tòa nhà.

🔥 2. Lò sấy – buồng sấy công nghiệp

• Điều khiển nhiệt cho lò sấy gỗ, sấy sơn, sấy dược liệu, sấy nông sản.

• Duy trì nhiệt độ ổn định ±1 °C, tiết kiệm điện và đảm bảo chất lượng sản phẩm.

⚙️ 3. Dây chuyền sản xuất – gia công nhựa, đúc, ép

• Kiểm soát nhiệt khuôn, gia nhiệt nhựa, gia công kim loại, in nhiệt, hàn.

🧪 4. Phòng sạch – thiết bị thí nghiệm

• Giám sát nhiệt độ trong phòng thí nghiệm, phòng bảo quản, tủ khí sạch.

🍞 5. Ngành thực phẩm – đồ uống

• Ứng dụng trong dây chuyền tiệt trùng, thanh trùng, lò nướng, hấp.

💡 6. Hệ thống năng lượng – sưởi công nghiệp

• Điều khiển nhiệt độ dầu, nước, khí hoặc điện trở đốt.

5. Ưu điểm nổi bật của Bộ điều khiển nhiệt độ 16B-23

✅ Độ chính xác cao

• Độ sai số chỉ ±0.25% FS – đảm bảo điều khiển chính xác trong môi trường yêu cầu nghiêm ngặt.

✅ Tự động cân chỉnh PID thông minh (Auto-tuning)

• Thiết bị tự động học và hiệu chỉnh tham số PID, giúp đạt nhiệt độ ổn định nhanh mà không cần tinh chỉnh thủ công.

✅ Kích thước nhỏ gọn – lắp đặt linh hoạt

• Chuẩn 1/16 DIN (48 × 48 mm), thích hợp cho tủ điện điều khiển hoặc máy công nghiệp.

✅ Hiển thị rõ ràng – thao tác dễ dàng

• Màn hình LED hai hàng hiển thị PV/SV song song, phím bấm mềm, giao diện trực quan.

✅ Độ bền cao – chịu môi trường công nghiệp

• Thiết bị chống rung, chống ẩm, hoạt động ổn định trong điều kiện khắc nghiệt.

✅ Tích hợp đa chức năng

• Hỗ trợ Alarm cảnh báo, Output relay, SSR pulse, Auto/Manual, Báo lỗi sensor.

✅ Tiết kiệm năng lượng – tuổi thọ cao

• PID tối ưu giúp giảm dao động nhiệt, hạn chế bật/tắt thiết bị sưởi liên tục → tiết kiệm điện, kéo dài tuổi thọ relay và gia nhiệt.

6. Nhược điểm cần lưu ý

• Không phù hợp cho môi trường nhiệt độ môi trường > 50 °C hoặc độ ẩm > 85 % RH.

• Cần hiệu chuẩn định kỳ để duy trì độ chính xác cao.

• Người vận hành cần hiểu cơ bản về PID để cài đặt tối ưu.

• Với các ứng dụng đặc biệt (nhiệt độ > 500 °C hoặc cần đầu ra analog 4-20 mA), cần chọn dòng cao cấp hơn như Dwyer 16B-53 hoặc Autonics TZN4S.

7. Hướng dẫn lắp đặt và vận hành

⚙️ Bước 1: Lắp đặt

1. Khoét panel kích thước 45 × 45 mm.

2. Lắp thiết bị vào và siết khung cố định phía sau.

3. Kết nối nguồn 100–240 VAC.

4. Đấu dây cảm biến nhiệt vào đầu vào (theo chuẩn K, J, PT100,…).

5. Đấu ngõ ra relay / SSR với tải (bộ gia nhiệt, quạt, máy lạnh,…).

⚙️ Bước 2: Cài đặt thông số

1. Cấp nguồn và khởi động.

2. Cài đặt giá trị SV (Set Value).

3. Chọn chế độ điều khiển: ON/OFF hoặc PID.

4. Nhấn phím AT (Auto-tuning) để tự động tinh chỉnh PID.

5. Kiểm tra hiển thị PV, đèn OUT và thử nghiệm đầu ra.

⚙️ Bước 3: Bảo trì định kỳ

• Vệ sinh định kỳ bề mặt cảm biến và bộ điều khiển.

• Hiệu chuẩn lại 6–12 tháng/lần (nếu dùng trong hệ thống yêu cầu chính xác cao).

• Kiểm tra relay, dây tín hiệu, nguồn cấp định kỳ để đảm bảo an toàn.

📞 Liên hệ nhận báo giá nhanh

• Hotline/Zalo (24/7): 0971.344.344

• Email: sales@vietphat.com

• Website: www.vietphat.com

####

Bộ điều khiển nhiệt độ
Model: 16B-23
Xuất xứ: Dwyer/Mỹ

####Bộ điều khiển nhiệt độ 16B-23Bộ điều khiển nhiệt độ 16B-23
