Trong các hệ thống HVAC, xử lý nước, làm mát, và dây chuyền công nghiệp, việc kiểm soát và giám sát dòng chảy của chất lỏng là yếu tố then chốt để đảm bảo thiết bị hoạt động an toàn và hiệu quả.
Nếu lưu lượng nước bị gián đoạn, bơm khô hoặc quá tải có thể gây cháy motor, hư hỏng đường ống hoặc ngừng toàn bộ hệ thống.

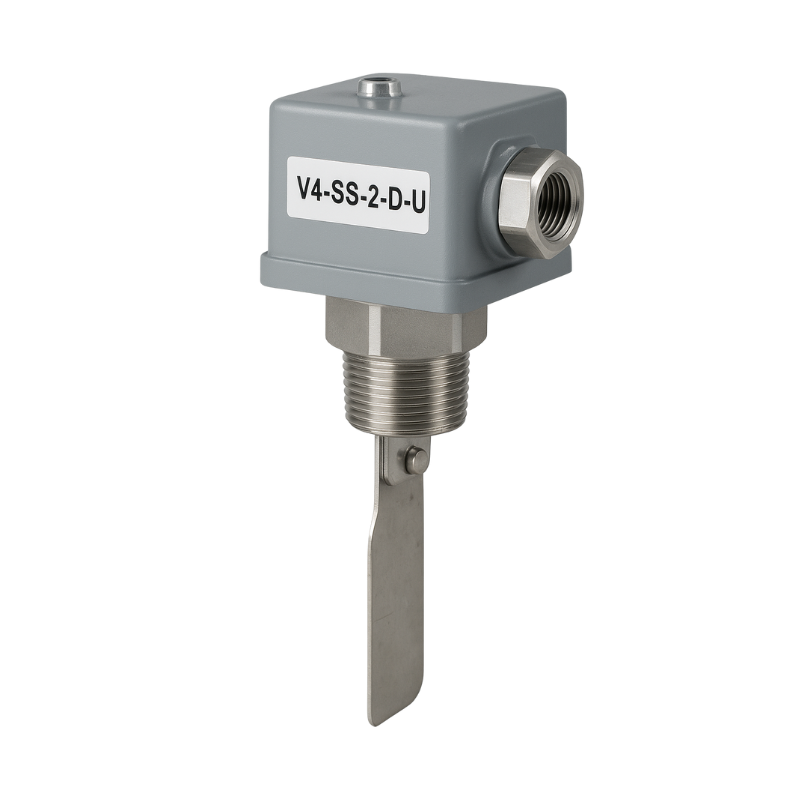

Để ngăn chặn điều đó, Cảm biến dòng chảy V4-SS-2-D-U là lựa chọn hoàn hảo.
Đây là dòng cảm biến lưu lượng kiểu cánh gạt (paddle flow switch) được CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) phân phối chính hãng, đáp ứng tiêu chuẩn UL, CSA, CE, hoạt động tin cậy trong các môi trường khắt khe của hệ thống nước lạnh, nước nóng, dầu, glycol, hoặc dung dịch kỹ thuật.
Với thiết kế bằng inox 304, độ bền cơ học cao, khả năng chịu áp suất và nhiệt độ lớn, V4-SS-2-D-U được sử dụng rộng rãi trong các hệ thống chiller, cooling tower, AHU, FCU, bơm tuần hoàn, và đường ống HVAC công nghiệp.
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|---|
| Tên sản phẩm: | Cảm biến dòng chảy V4-SS-2-D-U |
| Thương hiệu: | Dwyer (USA) |
| Xuất xứ: | Mỹ |
| Kiểu cảm biến: | Paddle Flow Switch – kiểu cánh gạt cơ học |
| Vật liệu thân: | Inox 304 (Stainless Steel) |
| Cánh gạt: | Inox 304, tháo rời / cắt gọt theo đường ống |
| Áp suất làm việc: | Tối đa 10 bar (150 psi) |
| Nhiệt độ làm việc: | -29°C đến +107°C |
| Ngưỡng kích hoạt: | 0.8 – 1.2 ft/s (0.24 – 0.36 m/s) tùy loại chất lỏng |
| Cổng kết nối: | Ren NPT 1” |
| Tiếp điểm điện: | SPDT (Single-Pole Double-Throw) – chuyển mạch tự động |
| Công suất tiếp điểm: | 15A @ 125/250 VAC, 10A @ 30 VDC |
| Vật liệu vòng đệm: | Viton hoặc Teflon |
| Cấp bảo vệ: | IP65 |
| Ứng dụng: | Hệ thống HVAC, Chiller, Cooling Tower, Bơm nước, Dầu, Hóa chất nhẹ |
Cảm biến dòng chảy V4-SS-2-D-U có thiết kế cơ học thông minh và chắc chắn, đảm bảo độ bền và độ chính xác cao trong nhiều môi trường vận hành khắc nghiệt.
Làm từ thép không gỉ Inox 304, giúp chống ăn mòn, chịu áp lực cao và nhiệt độ lớn.
Bề mặt được gia công CNC chính xác, đảm bảo độ kín khít tuyệt đối khi lắp trên đường ống.
Cấu tạo dạng bản mỏng bằng inox 304, có thể tháo lắp, cắt ngắn hoặc thay đổi chiều dài tùy kích thước đường ống.
Khi dòng nước chảy qua, lực tác động vào cánh gạt sẽ tác động lên công tắc cơ bên trong thân cảm biến.
Là SPDT contact – cho phép ngắt hoặc đóng mạch điện khi lưu lượng đạt ngưỡng cài đặt.
Có thể kết nối với relay điều khiển bơm, còi cảnh báo hoặc hệ thống giám sát tự động (BMS).
Dùng Viton hoặc Teflon, có khả năng chống hóa chất, chịu nhiệt cao, chống rò rỉ tuyệt đối.
Nguyên lý của Cảm biến dòng chảy V4-SS-2-D-U khá đơn giản nhưng cực kỳ hiệu quả:
Khi dòng nước hoặc chất lỏng chảy qua đường ống, lực của dòng chảy đẩy cánh gạt nghiêng về một phía.
Sự chuyển động này tác động đến vi công tắc (micro switch) bên trong thân cảm biến.
Khi lưu lượng đạt ngưỡng tối thiểu, công tắc sẽ đóng mạch, kích hoạt bơm hoặc hệ thống điện.
Nếu dòng chảy ngừng lại, cánh gạt trở về vị trí ban đầu, công tắc ngắt mạch, gửi tín hiệu báo ngừng dòng chảy.
👉 Đây là cơ chế “ON/OFF” đơn giản nhưng cực kỳ hữu hiệu trong việc:
Bảo vệ bơm khỏi chạy khô.
Ngắt hệ thống khi không có dòng nước.
Kích hoạt cảnh báo khi lưu lượng giảm thấp.
| Đặc điểm kỹ thuật | Ưu điểm vượt trội |
|---|---|
| Vật liệu inox 304 | Chống ăn mòn, chịu hóa chất, tuổi thọ cao |
| Thiết kế cơ học đơn giản | Dễ lắp đặt, không cần hiệu chuẩn phức tạp |
| Tiếp điểm SPDT đa dụng | Có thể điều khiển bơm, van, hệ thống cảnh báo |
| Độ tin cậy cao | Hoạt động ổn định ngay cả trong môi trường khắc nghiệt |
| Phản hồi nhanh | Cảm biến chuyển trạng thái gần như tức thời |
| Tùy chỉnh chiều dài cánh gạt | Phù hợp nhiều kích cỡ ống (DN25 – DN200) |
| Chịu nhiệt & áp cao | Dùng được cho nước nóng, dầu, glycol |
| Đạt chuẩn quốc tế UL, CE, CSA | Đảm bảo chất lượng và an toàn tuyệt đối |
Giám sát dòng nước lạnh / nước nóng trong ống cấp và hồi.
Ngắt bơm khi không có dòng chảy để tránh cháy motor.
Bảo vệ AHU, FCU, cooling coil khỏi hư hỏng do thiếu lưu lượng.
Kiểm soát dòng nước tuần hoàn trong bồn giải nhiệt, tháp giải nhiệt.
Cảnh báo khi đường ống tắc nghẽn hoặc bơm dừng hoạt động.
Dùng để giám sát dòng nước ra/vào bồn lọc, bồn xử lý.
Ứng dụng trong nhà máy thực phẩm, dược phẩm, phòng thí nghiệm.
Dùng trong đường ống dẫn dầu, dung dịch kỹ thuật, dung môi.
Bảo vệ van điện từ, máy khuấy, thiết bị trao đổi nhiệt.
Kiểm tra hoạt động bơm cấp nước, báo lỗi khi không có lưu lượng.
Dùng trong tòa nhà cao tầng, khu chung cư, trung tâm thương mại.
Xác định vị trí lắp: nên lắp ở đoạn ống thẳng, trước hoặc sau bơm ít nhất 5D.
Khoan lỗ ren NPT 1” trên thân ống, hướng cánh gạt song song với dòng chảy.
Lắp cảm biến theo hướng mũi tên chỉ chiều dòng chảy.
Kết nối điện SPDT tới relay hoặc hệ thống điều khiển.
Siết chặt vừa phải, không dùng lực quá lớn làm biến dạng ren.
Khi dòng nước chạy, công tắc đóng → thiết bị hoạt động bình thường.
Khi dòng chảy dừng, công tắc mở → gửi tín hiệu dừng bơm / cảnh báo.
Kiểm tra cảm biến mỗi 6 tháng/lần.
Làm sạch cánh gạt và thân khỏi cặn bẩn, rỉ sét.
Đảm bảo dây điện không bị lỏng, ẩm hoặc oxy hóa.
Không để cảm biến ngập nước quá mức cho phép.
| Hiện tượng | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Cảm biến không kích hoạt | Không có dòng nước / cánh gạt bị kẹt | Vệ sinh hoặc thay cánh gạt |
| Cảm biến báo sai liên tục | Áp lực dòng chảy quá yếu | Kiểm tra bơm, tăng lưu lượng |
| Tiếp điểm không đóng/mở | Hỏng micro switch | Thay cảm biến mới |
| Rò nước tại khớp ren | Lắp sai hoặc gioăng hư | Thay gioăng hoặc quấn lại keo lụa |
| Model | Vật liệu thân | Cánh gạt | Ứng dụng chính |
|---|---|---|---|
| V4-SS-2-D-U | Inox 304 | Inox 304 | HVAC, nước lạnh, dầu |
| V4-B-2-D-U | Đồng (Brass) | Inox | Hệ thống nước sạch, dân dụng |
| V4-EP-2-D-U | Nhựa kỹ thuật | Nhựa | Nước RO, hóa chất nhẹ |
| V6EP | Nhựa PVC | Nhựa | Dòng chảy nhỏ, áp thấp |
✅ V4-SS-2-D-U nổi bật với khả năng chịu nhiệt, chịu áp, độ bền cao nhất, phù hợp cho ứng dụng công nghiệp nặng, HVAC, chiller, cooling tower.
