Trong hệ thống HVAC (Heating, Ventilation & Air Conditioning) – hệ thống sưởi, thông gió và điều hòa không khí – việc giám sát và điều khiển nhiệt độ trong ống gió đóng vai trò cực kỳ quan trọng để đảm bảo hiệu quả làm mát, tiết kiệm năng lượng và vận hành ổn định.

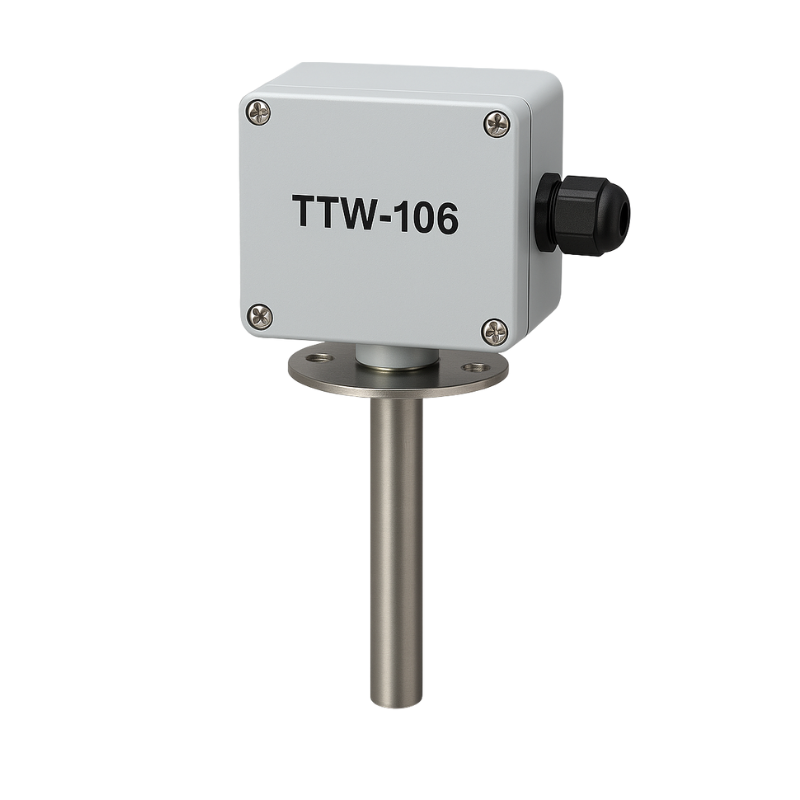

Một trong những thiết bị phổ biến được sử dụng cho mục đích này là Cảm biến nhiệt độ ống gió TTW-106 – dòng cảm biến chất lượng cao, thiết kế chuyên dụng cho đo nhiệt độ không khí trong các ống gió của AHU, FCU, chiller, hệ thống thông gió, phòng sạch và nhà máy công nghiệp.
Sản phẩm TTW-106 hiện được CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) phân phối chính hãng tại Việt Nam, với độ chính xác cao, độ bền vượt trội và khả năng tương thích tuyệt vời với hệ thống điều khiển trung tâm (BMS, PLC, DDC).
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|---|
| Tên sản phẩm: | Cảm biến nhiệt độ ống gió TTW-106 |
| Loại cảm biến: | RTD (Resistance Temperature Detector) hoặc Thermistor |
| Kiểu đo: | Đo nhiệt độ không khí trong ống gió |
| Phạm vi đo: | -20°C đến +80°C |
| Độ chính xác: | ±0.3°C |
| Ngõ ra tín hiệu: | 4–20mA / 0–10VDC (tuỳ chọn) |
| Cảm biến nhiệt: | PT100 / PT1000 / NTC10K |
| Nguồn cấp: | 15–30 VDC |
| Thời gian đáp ứng: | Dưới 10 giây |
| Chiều dài đầu dò: | 100 mm / 150 mm / 200 mm (theo yêu cầu) |
| Vật liệu đầu dò: | Inox 304 / 316 |
| Vỏ bảo vệ: | Nhôm đúc hoặc nhựa ABS, chống nước và bụi (IP65) |
| Cổng kết nối dây: | Cable gland chống nước, an toàn |
| Lắp đặt: | Cố định trực tiếp trên ống gió bằng mặt bích hoặc clamp |
| Ứng dụng: | Hệ thống HVAC, AHU, FCU, chiller, phòng sạch, kho lạnh, xử lý khí thải |
TTW-106 được thiết kế chuyên biệt cho môi trường kỹ thuật của hệ thống HVAC, đảm bảo độ chính xác – độ bền – độ ổn định cao.
Làm bằng inox 304 chống rỉ sét và ăn mòn, có thể chịu được môi trường khí ẩm hoặc gió lạnh.
Chiều dài đầu dò tiêu chuẩn 100–200 mm, đủ để đo chính xác luồng khí trong ống.
Bên trong chứa cảm biến PT100 hoặc NTC, có khả năng phản hồi nhanh và ổn định theo sự thay đổi của nhiệt độ.
Làm bằng nhôm đúc hoặc nhựa kỹ thuật ABS cao cấp, có khả năng chống bụi, chống tia nước, đạt chuẩn IP65.
Thiết kế thẩm mỹ, gọn nhẹ, phù hợp lắp trong hệ thống kỹ thuật tòa nhà, phòng sạch, nhà máy.
Tích hợp đầu nối dây chắc chắn, chống rung, giúp tín hiệu ổn định.
Có cổng cable gland chống nước, bảo vệ mạch điện bên trong.
Cho phép lắp trực tiếp lên thành ống gió bằng bulong, đảm bảo đầu dò nằm đúng vị trí trung tâm luồng khí.
Dễ dàng tháo rời khi cần kiểm tra hoặc hiệu chuẩn.
Cảm biến nhiệt độ ống gió TTW-106 hoạt động dựa trên nguyên lý biến đổi điện trở theo nhiệt độ (đối với RTD) hoặc thay đổi điện áp theo nhiệt độ (đối với Thermistor).
Quá trình đo diễn ra như sau:
Khi không khí đi qua ống gió, nhiệt độ của luồng khí tác động trực tiếp lên đầu dò inox chứa cảm biến.
Điện trở của cảm biến thay đổi theo sự thay đổi của nhiệt độ.
Bộ mạch điện tử bên trong sẽ chuyển đổi tín hiệu nhiệt độ thành tín hiệu điện 4–20mA hoặc 0–10VDC.
Tín hiệu này được truyền về bộ điều khiển (BMS, PLC hoặc DDC) để hiển thị, giám sát và điều khiển thiết bị liên quan như:
Quạt gió, van nước lạnh, AHU/FCU, dàn lạnh chiller, v.v.
Nhờ đó, TTW-106 giúp duy trì nhiệt độ môi trường ổn định, đảm bảo hiệu quả năng lượng và chất lượng không khí trong tòa nhà, nhà máy hoặc khu công nghiệp.
| Đặc điểm kỹ thuật | Ưu điểm vượt trội |
|---|---|
| Độ chính xác cao ±0.3°C | Cho phép đo nhiệt độ không khí chính xác tuyệt đối |
| Thiết kế nhỏ gọn, dễ lắp đặt | Phù hợp cho mọi hệ thống ống gió HVAC |
| Ngõ ra 4–20mA / 0–10V | Dễ dàng tích hợp vào hệ thống BMS, PLC, DDC |
| Vật liệu inox 304 bền bỉ | Chống ăn mòn, thích hợp môi trường ẩm hoặc bụi |
| Vỏ bảo vệ IP65 | Chống bụi, chống nước hiệu quả |
| Bảo trì đơn giản | Dễ tháo lắp, vệ sinh, thay thế |
| Tương thích đa dạng cảm biến | Hỗ trợ PT100, PT1000, NTC10K |
| Chi phí hợp lý | Tối ưu ngân sách cho nhà thầu và kỹ sư HVAC |
Giám sát nhiệt độ không khí trong ống gió cấp (Supply Air) và ống gió hồi (Return Air).
Dữ liệu được gửi về hệ thống BMS (Building Management System) để tự động điều chỉnh hoạt động của AHU, FCU, chiller.
Giúp tối ưu năng lượng và đảm bảo nhiệt độ không gian ổn định.
Dùng trong các xưởng dệt, sản xuất linh kiện điện tử, thực phẩm, dược phẩm, mỹ phẩm, sơn, in ấn,…
Giúp kiểm soát nhiệt độ khí cấp cho dây chuyền sản xuất, đảm bảo điều kiện tiêu chuẩn.
Đo nhiệt độ không khí trong đường gió lạnh hoặc ống hồi, giúp hệ thống làm lạnh vận hành chính xác, tránh quá tải.
Giám sát và điều khiển nhiệt độ không khí, kết hợp cùng cảm biến độ ẩm, áp suất chênh lệch.
Giúp duy trì điều kiện môi trường đạt chuẩn GMP – WHO, ISO Class 7 – 8.
Theo dõi nhiệt độ luồng khí đầu ra, giúp điều chỉnh quạt hút, van gió và hệ thống xử lý hiệu quả.
Xác định vị trí lắp đặt – nên đặt ở đoạn ống gió thẳng, không bị nhiễu khí xoáy.
Khoan lỗ Ø10–12 mm trên thân ống, cắm đầu dò vào sâu ½ đường kính ống.
Cố định cảm biến bằng bulong hoặc kẹp giữ chuyên dụng.
Đấu nối dây tín hiệu:
Dây đỏ: Nguồn dương (+V)
Dây đen: Nguồn âm (GND)
Dây xanh: Tín hiệu ra (OUT)
Kiểm tra tín hiệu bằng đồng hồ đo hoặc BMS.
Lau chùi đầu dò định kỳ 3–6 tháng/lần để đảm bảo độ nhạy.
Tránh để đầu dò tiếp xúc trực tiếp với nước ngưng hoặc bụi dày.
Kiểm tra dây nối và cổng chống nước sau mỗi đợt bảo dưỡng hệ thống.
| Hiện tượng | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Không có tín hiệu đầu ra | Lỗi nguồn hoặc đấu dây sai | Kiểm tra lại nguồn và cực đấu dây |
| Tín hiệu dao động bất thường | Nhiễu điện hoặc dây tín hiệu quá dài | Dùng cáp chống nhiễu, nối đất đúng kỹ thuật |
| Sai số lớn | Cảm biến bẩn hoặc lắp lệch vị trí | Vệ sinh đầu dò, chỉnh lại hướng lắp |
| Nhiệt độ không thay đổi | Hỏng cảm biến PT100 | Thay đầu dò mới |
| Model | Phạm vi đo | Vật liệu đầu dò | Ứng dụng chính |
|---|---|---|---|
| TTW-106 | -20°C ~ +80°C | Inox 304 | Ống gió HVAC, AHU, FCU |
| TTW-108 | -20°C ~ +100°C | Inox 316 | Ống gió chiller, kho lạnh |
| TTH-106 | 0°C ~ +80°C | Inox + cảm biến ẩm | Đo nhiệt & ẩm trong phòng sạch |
| WT-200 | -10°C ~ +200°C | Inox 316 | Đường ống nước hoặc hơi nóng |
✅ TTW-106 được đánh giá là model phổ thông và kinh tế nhất cho các công trình HVAC, đảm bảo hiệu suất đo cao, tín hiệu ổn định và giá thành hợp lý.
CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) là đơn vị chuyên cung cấp cảm biến, thiết bị HVAC, lọc khí và phụ kiện công nghiệp chính hãng – chất lượng cao, đạt tiêu chuẩn quốc tế.
✅ Hàng chính hãng, đầy đủ CO, CQ, Test Report.
✅ Kho sẵn hàng tại TP.HCM – Hà Nội – Bình Dương – Đà Nẵng.
✅ Đội ngũ kỹ sư HVAC tư vấn – lắp đặt – hiệu chuẩn tận nơi.
✅ Bảo hành 12 tháng – hỗ trợ đổi mới khi lỗi kỹ thuật.
✅ Giá tốt nhất thị trường, giao hàng nhanh 24–48h.
Hotline/Zalo (24/7): 0971.344.344
Email: sales@vietphat.com
Website: www.vietphat.com
####
Pt100 RTD
Dải đo -40 to 150°C
Que đo dài 150mm
Xuất tín hiệu: 4-20 mA
####
