Trong hệ thống HVAC (Heating, Ventilation and Air Conditioning) – hệ thống sưởi, thông gió và điều hòa không khí – việc kiểm soát nhiệt độ trong ống gió (Air Duct) là yếu tố cực kỳ quan trọng để đảm bảo hiệu quả vận hành, tiết kiệm năng lượng và duy trì môi trường làm việc thoải mái.

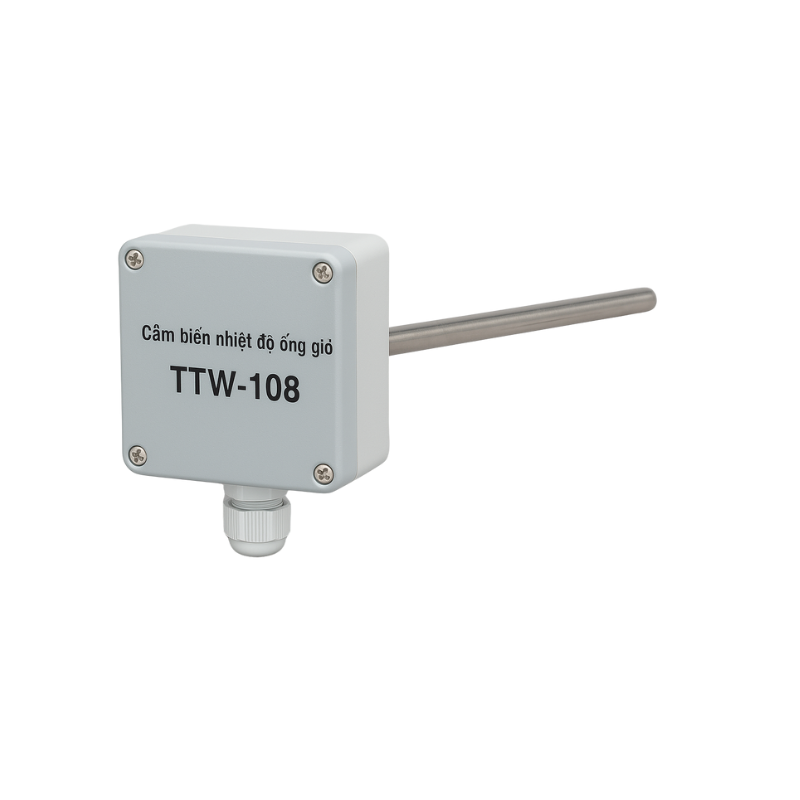

Một trong những thiết bị không thể thiếu để làm được điều đó chính là Cảm biến nhiệt độ ống gió TTW-108 – sản phẩm được thiết kế chuyên dụng để đo nhiệt độ không khí trong các ống gió, AHU, FCU, chiller hoặc hệ thống thông gió công nghiệp.
Sản phẩm TTW-108 hiện đang được CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) phân phối chính hãng, được tin dùng rộng rãi trong các nhà máy, tòa nhà, trung tâm thương mại, phòng sạch, kho lạnh và nhà xưởng sản xuất.
Với độ chính xác cao, thiết kế bền bỉ, dễ lắp đặt và bảo trì, TTW-108 là lựa chọn hoàn hảo cho các kỹ sư cơ điện (M&E) và nhà thầu HVAC chuyên nghiệp.
| Thông số kỹ thuật | Giá trị / Mô tả |
|---|---|
| Tên sản phẩm: | Cảm biến nhiệt độ ống gió TTW-108 |
| Loại cảm biến: | Nhiệt điện trở (RTD) / Thermistor |
| Kiểu đo: | Đo nhiệt độ không khí trong ống gió |
| Phạm vi đo: | -20°C đến +80°C |
| Độ chính xác: | ±0.3°C |
| Ngõ ra tín hiệu: | 4–20 mA / 0–10 VDC (tuỳ chọn) |
| Cảm biến nhiệt độ: | PT100 / PT1000 / NTC10K |
| Nguồn cấp: | 15 – 30 VDC |
| Thời gian đáp ứng: | < 10 giây |
| Chiều dài que dò: | 100 mm, 150 mm, 200 mm (theo yêu cầu) |
| Vật liệu đầu dò: | Inox 304 chống ăn mòn |
| Vỏ bảo vệ: | Nhựa ABS / Nhôm đúc, IP65 |
| Cổng nối dây: | Cable gland chống nước |
| Kiểu lắp đặt: | Cố định trực tiếp trên thành ống gió |
| Ứng dụng: | Hệ thống HVAC, AHU, FCU, phòng sạch, kho lạnh, xử lý khí thải |
TTW-108 được thiết kế tối ưu cho môi trường công nghiệp, với cấu tạo bền bỉ và chống chịu tốt trong điều kiện khắc nghiệt:
Là phần tiếp xúc trực tiếp với luồng khí, làm bằng Inox 304 hoặc 316 chống ăn mòn.
Chiều dài từ 100 – 200 mm, phù hợp với nhiều kích cỡ ống gió.
Bên trong chứa cảm biến nhiệt độ PT100 hoặc NTC, có độ nhạy và độ chính xác cao.
Làm bằng nhôm đúc hoặc nhựa kỹ thuật ABS, có khả năng chống bụi, chống nước đạt IP65.
Thiết kế chắc chắn, gọn gàng, dễ tháo lắp, phù hợp với không gian kỹ thuật hẹp.
Cổng cable gland kín nước giúp ngăn hơi ẩm xâm nhập, đảm bảo tín hiệu ổn định.
Hỗ trợ kết nối tín hiệu analog 4–20mA hoặc 0–10VDC về hệ thống BMS, PLC, hoặc bộ điều khiển HVAC.
Được cố định bằng vít hoặc kẹp định vị trên thành ống gió.
Giúp đầu dò nằm đúng vị trí dòng khí trung tâm, đảm bảo phép đo chính xác.
Cảm biến nhiệt độ ống gió TTW-108 hoạt động dựa trên sự thay đổi điện trở theo nhiệt độ.
Khi luồng không khí đi qua ống gió, nhiệt độ của không khí tác động lên đầu dò inox chứa cảm biến PT100/NTC.
Giá trị điện trở thay đổi tương ứng với nhiệt độ.
Bộ mạch điện tử bên trong chuyển đổi tín hiệu này thành dạng điện áp (0–10V) hoặc dòng (4–20mA).
Tín hiệu được truyền về bộ điều khiển trung tâm (BMS, PLC hoặc Controller) để hiển thị, giám sát, hoặc điều khiển các thiết bị như:
Quạt gió
Van nước lạnh (chiller valve)
AHU / FCU
Bộ sưởi hoặc hệ thống làm lạnh
Nhờ vậy, nhiệt độ không khí được điều chỉnh tự động, giúp tiết kiệm năng lượng và đảm bảo sự ổn định cho môi trường.
| Đặc điểm kỹ thuật | Ưu điểm nổi bật |
|---|---|
| Thiết kế gọn, dễ lắp đặt | Phù hợp cho mọi hệ thống ống gió HVAC |
| Vỏ bảo vệ IP65 | Chống bụi, chống ẩm hiệu quả |
| Đầu dò inox 304/316 | Chống ăn mòn, bền bỉ theo thời gian |
| Ngõ ra 4–20mA / 0–10VDC | Dễ tích hợp với BMS, PLC, DDC |
| Cảm biến PT100 / NTC10K | Độ chính xác cao, phản ứng nhanh |
| Bảo trì đơn giản | Tháo lắp dễ dàng, vệ sinh nhanh |
| Hoạt động ổn định | Không bị nhiễu, độ trễ thấp |
| Giá thành hợp lý | Cạnh tranh hơn nhiều so với cảm biến châu Âu |
Lắp trên đường gió cấp hoặc hồi (Supply / Return Air Duct) để giám sát nhiệt độ.
Dữ liệu được gửi về BMS (Building Management System) để tự động điều chỉnh AHU, FCU, Chiller.
Giúp duy trì nhiệt độ ổn định, tiết kiệm điện năng.
Dùng trong xưởng thực phẩm, dược phẩm, linh kiện điện tử, kho lạnh, xưởng in, dệt may.
Theo dõi nhiệt độ khí cấp cho dây chuyền sản xuất đảm bảo điều kiện tiêu chuẩn.
Kết hợp với cảm biến độ ẩm và áp suất chênh lệch, TTW-108 giúp duy trì điều kiện nhiệt – ẩm ổn định đạt chuẩn GMP – WHO.
Đảm bảo môi trường vô trùng, an toàn cho sản xuất và nghiên cứu.
Giám sát nhiệt độ luồng khí đầu vào/đầu ra, đảm bảo quá trình xử lý ổn định.
Tránh quá nhiệt gây hư hỏng quạt, motor, hoặc thiết bị xử lý.
Chọn vị trí lắp đặt ở đoạn ống gió thẳng, tránh gần co hoặc van gió.
Khoan lỗ Ø10–12 mm trên thành ống, cắm đầu dò vào sâu ½ đường kính ống.
Cố định thân cảm biến bằng vít hoặc kẹp.
Đấu dây tín hiệu:
Đỏ (+V)
Đen (GND)
Xanh (OUT 4–20mA hoặc 0–10VDC)
Kiểm tra tín hiệu hiển thị trên màn hình điều khiển.
Vệ sinh đầu dò định kỳ 3–6 tháng/lần để tránh bụi bám.
Không để đầu dò tiếp xúc trực tiếp với hơi nước hoặc ngưng tụ.
Kiểm tra dây nối, siết lại đầu cáp chống ẩm.
| Triệu chứng | Nguyên nhân | Cách xử lý |
|---|---|---|
| Không có tín hiệu ra | Sai cực đấu dây hoặc mất nguồn | Kiểm tra lại sơ đồ kết nối |
| Tín hiệu dao động thất thường | Nhiễu điện hoặc dây tín hiệu quá dài | Dùng cáp chống nhiễu, nối đất tốt |
| Sai số lớn | Cảm biến bị bẩn hoặc lệch vị trí | Vệ sinh đầu dò, lắp lại đúng hướng |
| Nhiệt độ không thay đổi | Hỏng cảm biến PT100 | Thay đầu dò mới |
| Model | Phạm vi đo | Ngõ ra | Ứng dụng |
|---|---|---|---|
| TTW-108 | -20°C ~ +80°C | 4–20mA / 0–10V | Đo nhiệt độ ống gió HVAC |
| TTW-118 | -50°C ~ +120°C | 4–20mA | Đo ống gió & kho lạnh |
| TTH-108 | 0°C ~ +100°C | 4–20mA + cảm biến độ ẩm | Đo nhiệt độ & ẩm không khí |
| WT-200 | -10°C ~ +200°C | RTD (2 dây) | Dành cho đường ống nước / dầu |
✅ TTW-108 là lựa chọn tối ưu cho hệ thống HVAC thông thường, nhờ giá thành hợp lý, thiết kế chuẩn và dễ tích hợp BMS.
Độ chính xác cao: Giúp hệ thống HVAC điều khiển chính xác nhiệt độ không khí.
Tiết kiệm năng lượng: Giảm thời gian chạy của quạt và máy lạnh.
Tăng tuổi thọ thiết bị: Tránh quá tải, quá nhiệt cho AHU/FCU.
Dễ dàng tích hợp: Tương thích hầu hết bộ điều khiển HVAC, DDC, PLC.
Độ bền vượt trội: Hoạt động ổn định hơn 5 năm, chống ẩm tốt.
Chi phí bảo trì thấp: Dễ vệ sinh, thay thế nhanh chóng.
CÔNG TY CỔ PHẦN KỸ THUẬT VIỆT PHÁT (VIETPHAT) là đối tác kỹ thuật chuyên nghiệp trong lĩnh vực HVAC & phòng sạch, với hơn 10 năm kinh nghiệm phân phối thiết bị lọc khí, cảm biến, quạt, van, đồng hồ đo và phụ kiện công nghiệp.
✅ Nhập khẩu chính hãng – có đầy đủ CO, CQ, chứng chỉ hiệu chuẩn.
✅ Hàng sẵn kho tại TP.HCM, Hà Nội, Bình Dương, Đà Nẵng.
✅ Đội ngũ kỹ sư HVAC chuyên sâu hỗ trợ tư vấn – lắp đặt – bảo trì.
✅ Giá cạnh tranh, giao hàng nhanh, hỗ trợ kỹ thuật 24/7.
✅ Cam kết bảo hành 12 tháng – đổi mới nếu lỗi kỹ thuật.
Hotline/Zalo (24/7): 0971.344.344
Email: sales@vietphat.com
Website: www.vietphat.com
####
Pt100 RTD, dải đo -40 to 150°C
Que đo dài 200mm
Xuất tín hiệu: 4-20 mA
####
